셔터 전동기 제원표
- 표준 이외의 사양 제품은 별도 주문에 의하여 생산가능함.
- 상기 제원은 당사 제품의 성능향상을 위하여 변경될 수 있음.
- 무상 수리기간은 판매 후 1년으로 한다.
- 440V 주문생산 가능
기종 항목 |
GS-150 | GS-250 | GS-300 | GS-400 | GS-500 | |
|---|---|---|---|---|---|---|
| 1) 모터출력(W) | 70 | 150 | 200 | 250 | 350 | |
| 2) 극수 | 4 | 4 | 4 | 4 | 4 | |
| 3) 출력측회전력 | 2.2kg-cm | 3.72kg-cm | 4.45kg-cm | 5.95kg-cm | 7.84kg-cm | |
| 4) 감속비 비 | 1/47.5 | 1/55.3 | 1/55.3 | 1/55.3 | 1/55.8 | |
| 5) 모터사양 | 정격전류(A) | 2.2 | 2.86/0.89/0.52 | 2.86/0.89/0.52 | 3.38/1.5/0.85 | 2.1/1.22 |
| 정격시간(분) | 5 | 5 | 5 | 6 | 7 | |
| 보호기기작동온도(℃) | 120±10 | 120±10 | 120±10 | 120±10 | 120±10 | |
| 6) 브라켓 사양 | 규격 | 450×315 | 500×320 | 500×320 | 500×320 | 600×348 |
| 스프로켓감속비 | T50/T10 | T55/T11 | T55/T11 | T55/T11 | T58/T10 | |
| 롤러체인호칭번호 | RS40 | RS40 | RS40 | RS40 | RS50 | |
| 바렐샤프트회전수 | 4.8 RPM | 5.8 RPM | 5.8 RPM | 5.4 RPM | 5.4 RPM | |
| 초대권상구경 | ø310 | ø320 | ø320 | ø360 | ø430 | |
| 바렐샤프트회전력 | 1,115kg/cm | 1,859kg/cm | 2,230kg/cm | 2,975kg/cm | 4,544kg/cm | |
| 7) 최대권상능력 | 4" (KS) | 150kg.f | 250kg.f | 300kg.f | 400kg.f | |
| 5" (KS) | 230kg.f | 270kg.f | 370kg.f | 500kg.f | ||
| 6" (KS) | 200kg.f | 250kg.f | 350kg.f | 480kg.f | ||
| 8" (KS) | 300kg.f | 450kg.f | ||||
| 10" (KS) | ||||||
| 12" (KS) | ||||||
| 8) 사용전압 | 1ø 220V/60Hz | ○ | ○ | ○ | ○ | ○ |
| 3ø 220V/60Hz | ○ | ○ | ○ | ○ | ||
| 3ø 380V/60Hz | ○ | ○ | ○ | ○ | ||
| 9) 폐쇄기부착가능여부 | ○ | ○ | ○ | ○ | ||
기종 항목 |
GS-600 | GS-800 | GS-1000 | GS-1200 | GS-1800 | |
|---|---|---|---|---|---|---|
| 1) 모터출력(W) | 400 | 540 | 760 | 1,000 | 1,500 | |
| 2) 극수 | 4 | 4 | 4 | 4 | 4 | |
| 3) 출력측회전력 | 9.4kg-cm | 16.3kg-cm | 22.3kg-cm | 31.29kg-cm | 28.12kg-cm | |
| 4) 감속비 비 | 1/55.8 | 1/55.8 | 1/57.78 | 1/57.78 | 1/57.78 | |
| 5) 모터사양 | 정격전류(A) | 2.52/1.45 | 2.9/1.68 | 3.2/2.0 | 3.2/2.0 | 3.2/2.0 |
| 정격시간(분) | 7 | 7 | 7 | 10 | 10 | |
| 보호기기작동온도(℃) | 120±10 | 120±10 | 120±10 | 120±10 | 120±10 | |
| 6) 브라켓 사양 | 규격 | 600×348 | 690×387 | 750×450 | 810×600 | 900×650 |
| 스프로켓감속비 | T58/T10 | T58/T11 | T70/T11 | T60/T9 | T10/T22~T15/T60 | |
| 롤러체인호칭번호 | RS50 | RS60 | RS60 | RS80 | RS80 | |
| 바렐샤프트회전수 | 5.4 RPM | 4.6 RPM | 3.6 RPM | 3.0 RPM | 1.9 RPM | |
| 초대권상구경 | ø430 | ø500 | ø520 | ø620 | ø630 | |
| 바렐샤프트회전력 | 5,452kg/cm | 8,590kg/cm | 14,060kg/cm | 20,857kg/cm | 30,945kg/cm | |
| 7) 최대권상능력 | 4" (KS) | |||||
| 5" (KS) | 600kg.f | |||||
| 6" (KS) | 580kg.f | |||||
| 8" (KS) | 550kg.f | 780kg.f | 1,000kg.f | 1,200kg.f | 1,850kg.f | |
| 10" (KS) | 750kg.f | 950kg.f | 1,150kg.f | 1,800kg.f | ||
| 12" (KS) | 900kg.f | 1,000kg.f | 1,700kg.f | |||
| 8) 사용전압 | 1ø 220V/60Hz | ○ | ||||
| 3ø 220V/60Hz | ○ | ○ | ○ | ○ | ○ | |
| 3ø 380V/60Hz | ○ | ○ | ○ | ○ | ○ | |
| 9) 폐쇄기부착가능여부 | ○ | ○ | ○ | ○ | ○ | |

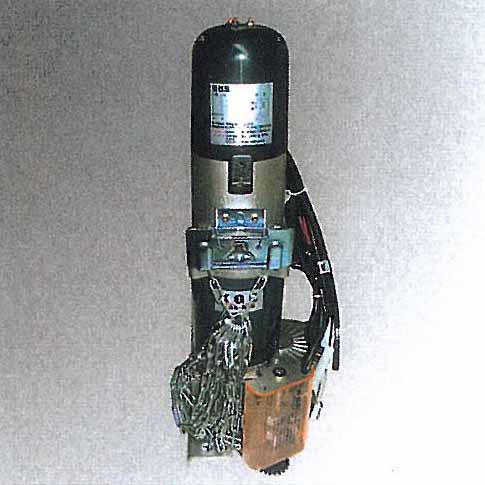

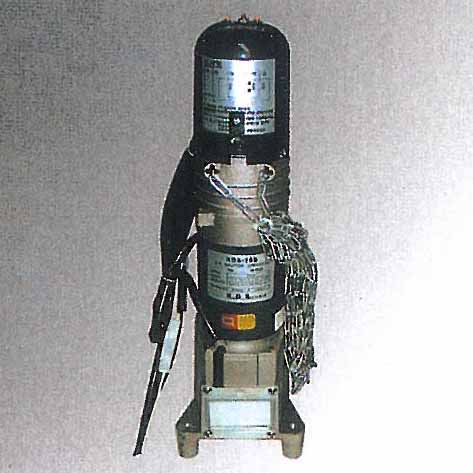

GS-150 / GS-250 ELECTRIC SHUTTER MOTOR
MOTOR SPECIFICATION
| SPECIFICATION | GS-150 | GS-250 |
|---|---|---|
| Roll-up load (권상능력) | 150kg | 250kg |
| Pole (극수) | 4P | 4P |
| 소비전력 3ø/1ø | 240W | 480W/340W |
| Torque (출력축 회전력) | 2.2kg/m | 3.72kg/m |
| Sprocket Operator (출력기어 잇수) | T10 | T11 |
| Voltage (사용전압) | 1ø 220V | 1ø 220V 3ø 220V, 380V (440V 주문가능) |
| Operator Weight (제품중량) | 9kg | 13.8kg |

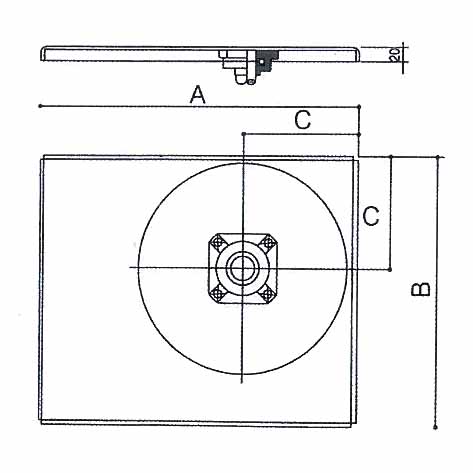

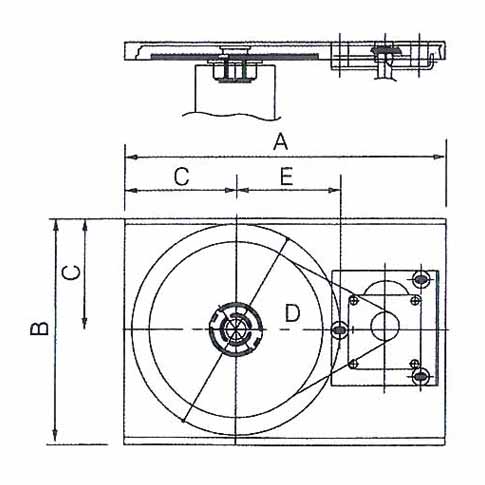

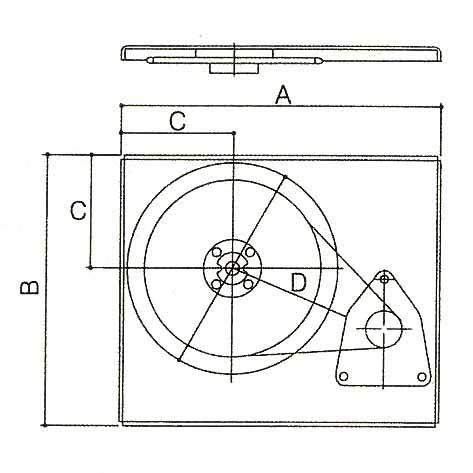

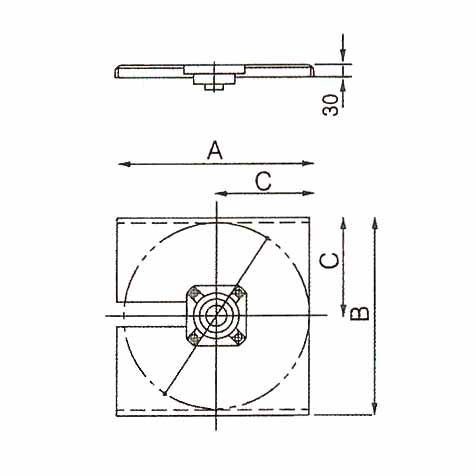

BRACKET SPECIFICATION
| SPECIFICATION | GS-150 | GS-250 |
|---|---|---|
| A | 450 | 500 |
| B | 310 | 320 |
| C | 150 | 160 |
| D | 170 | 180 |
| Sprocket Operator (체인기어 잇수) | 40 × 50T | 40 × 55T |
| Winding Drum Diameter (적용샤프트) | 4인치 | 4인치 |
| Chain Number (체인번호) | RS40 × 70L | RS40 × 74L |
| Bearing (베어링) | UC205 (ø25) | UC206 (ø30) |
| ※ B/K 주문용 1Pø 이중파이프용 570 × 370 | ||

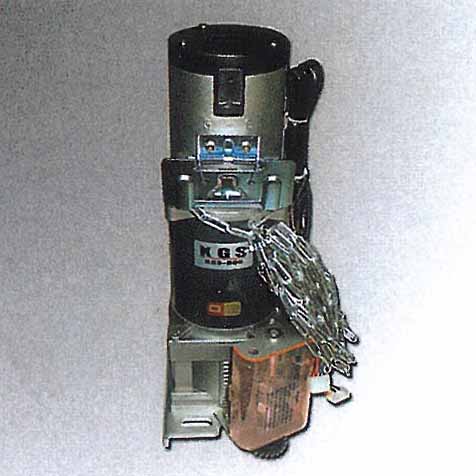

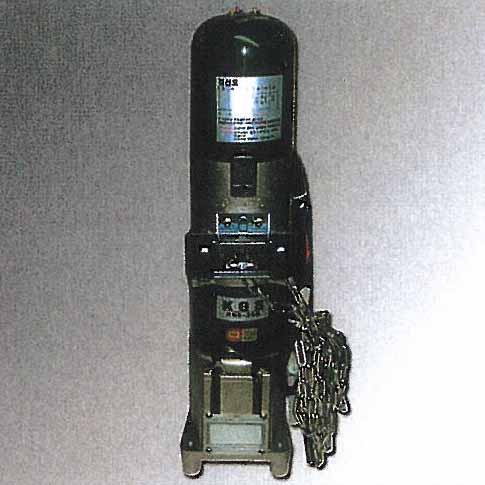

GS-300 / GS-400 ELECTRIC SHUTTER MOTOR
MOTOR SPECIFICATION
| SPECIFICATION | GS-300 | GS-400 |
|---|---|---|
| Roll-up load (권상능력) | 300kg | 400kg |
| Pole (극수) | 4P | 4P |
| 소비전력 3ø/1ø | 540W/380W | 600W/490W |
| Torque (출력축 회전력) | 4.45kg/m | 5.95kg/m |
| Sprocket Operator (출력기어 잇수) | T11 | T11 |
| Voltage (사용전압) | 1ø 220V 3ø 220V, 380V, 440V | 1ø 220V 3ø 220V |
| Operator Weight (제품중량) | 13.8kg | 14.9kg |
| (440V 주문생산가능) | ||

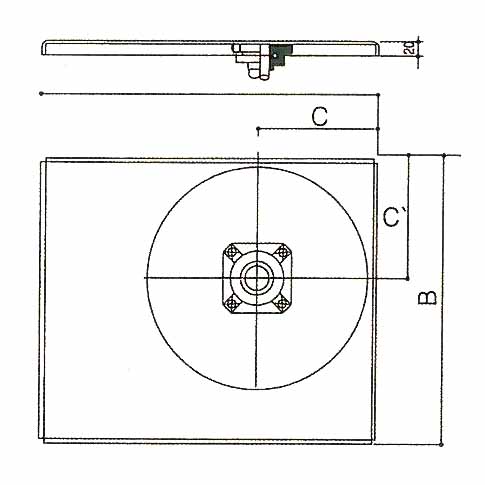

BRACKET SPECIFICATION
| SPECIFICATION | GS-300 | GS-400 |
|---|---|---|
| A | 500 | 500 |
| B | 320 | 320 |
| C | 160 | 160 |
| D | 180 | 180 |
| Sprocket Operator (체인기어 잇수) | 40 × 50T | 40 × 55T |
| Winding Drum Diameter (적용샤프트) | 4~5인치 | 4~5인치 |
| Chain Number (체인번호) | RS40 × 74L | RS40 × 74L |
| Bearing (베어링) | UC206 (ø30) | UC206 (ø30) |
| ※ B/K 주문용 1Pø 이중파이프용 570 × 370 | ||
GS-500 / GS-600 ELECTRIC SHUTTER MOTOR
MOTOR SPECIFICATION
| SPECIFICATION | GS-500 | GS-600 |
|---|---|---|
| Roll-up load (권상능력) | 500kg | 600kg |
| Pole (극수) | 4P | 4P |
| 소비전력 3ø/1ø | 660W/620W | 750W/730W |
| Torque (출력축 회전력) | 7.84kg/m | 9.4kg/m |
| Sprocket Operator (출력기어 잇수) | 50 × 10T50 × 10T | |
| Voltage (사용전압) | 1ø 220V 3ø 220V, 380V, 440V | 1ø 220V 3ø 220V, 380V, 440V |
| Operator Weight (제품중량) | 19kg | 19kg |
| (440V 주문생산가능) | ||

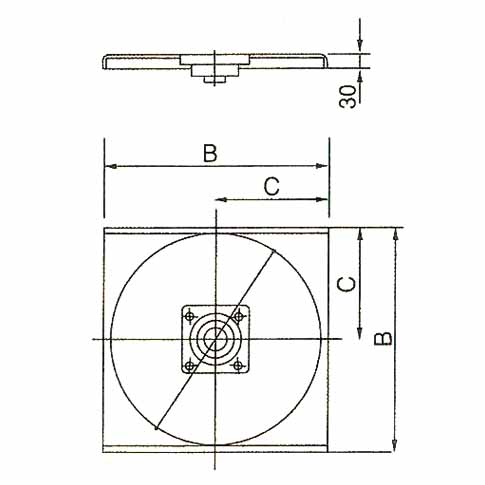

BRACKET SPECIFICATION
| SPECIFICATION | GS-500 | GS-600 |
|---|---|---|
| A | 600 | 600 |
| B | 350 | 350 |
| C | 175 | 175 |
| D | 230 | 230 |
| Sprocket Operator (체인기어 잇수) | 50 × 58T | 50 × 58T |
| Winding Drum Diameter (적용샤프트) | 5~6인치 | 5~6인치 |
| Chain Number (체인번호) | RS50 × 74L | RS50 × 74L |
| Bearing (베어링) | UC207 (ø35) | UC207 (ø35) |
| 기본 5인치 | 기본 5인치 |
GS-800 / GS-1000 / GS-1200 ELECTRIC SHUTTER MOTOR
MOTOR SPECIFICATION
| SPECIFICATION | GS-800 | GS-1000 | GS-1200 |
|---|---|---|---|
| Roll-up load (권상능력) | 800kg | 1,000kg | 1,200kg |
| Pole (극수) | 4P | 4P | 4P |
| 소비전력 3ø/1ø | 860W/870W | 980W/980W | 1100W |
| Torque (출력축 회전력) | 16.3kg/m | 22.3kg/m | 31.29kg/m |
| Sprocket Operator (출력기어 잇수) | T11 | T11 | 9 |
| Voltage (사용전압) | 3ø 220V, 380V, 440V | 3ø 220V, 380V, 440V | 3ø 220V, 380V, 440V |
| Operator Weight (제품중량) | 20kg | 24kg | 40kg |
| (440V 주문생산가능) | |||

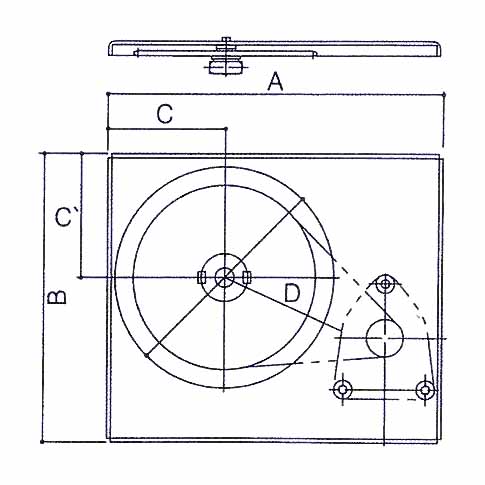

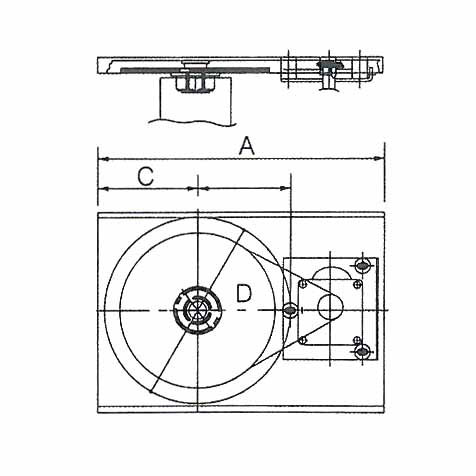

BRACKET SPECIFICATION
| SPECIFICATION | GS-800 | GS-1000 | GS-1200 |
|---|---|---|---|
| A | 690 | 750 | 810 |
| B | 387 | 450 | 600 |
| C | 225 | 268 | |
| D | 290 | 330 | 536 |
| Sprocket Operator (체인기어 잇수) | 60 × 58T | 60 × 70T | 80 × 60T |
| Winding Drum Diameter (적용샤프트) | 6~8인치 | 8~10인치 | 10~12인치 |
| Chain Number (체인번호) | RS60 × 74L | RS60 × 86L | RS80 × 74L |
| Bearing (베어링) | UC209 (ø45) | UC210 (ø50) | UC210 (ø50) |
| 기본 6인치 | 기본 8인치 | 기본 10인치 |

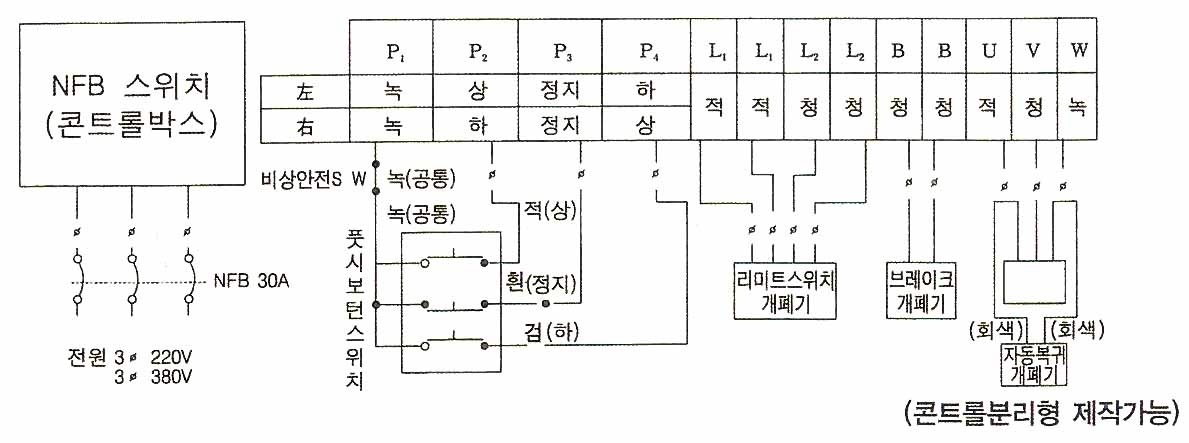

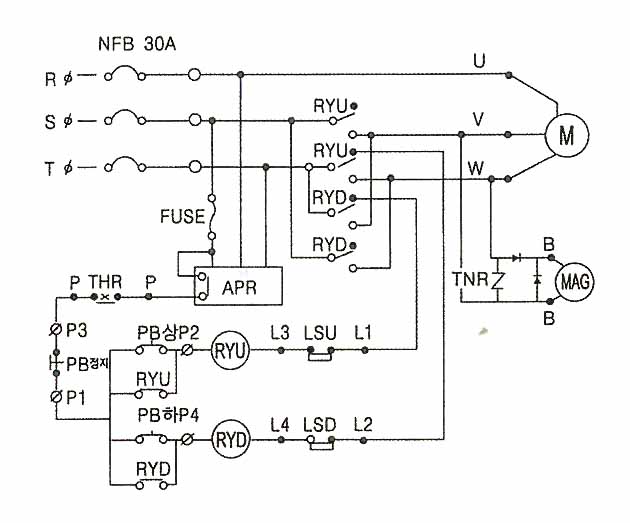

개폐기 결선도

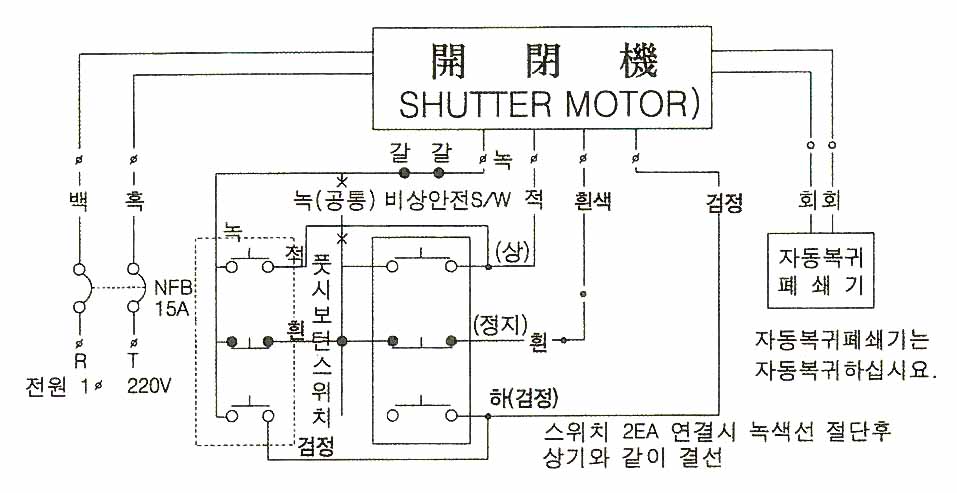

1ø220V (GS-150, 400, 500, 600 적용)

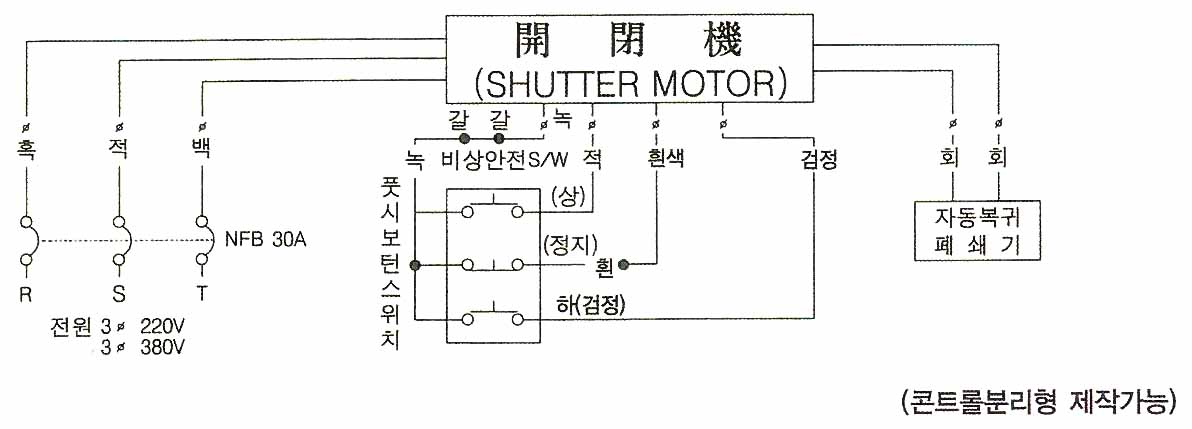

3ø220V, 3ø380V (GS-250, 300, 400, 500, 600 적용)
3ø220V, 3ø280V, 3ø440V (GS-800, 1000, 1200, 1500) / 3ø440V (전기종)
상기 회로도는 右형식이므로 左형식일 때는 PB-SW 적색선(P4)과 청색선(P2)을 교체하십시오.
3상은 역상방지기가 부착되어 있으므로 전원연결 후 개폐기 작동이 안될 경우 전원선 2본을 교체하십시오.

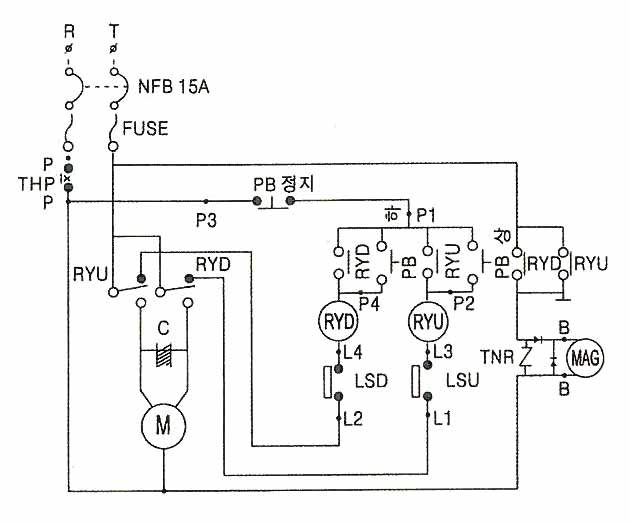

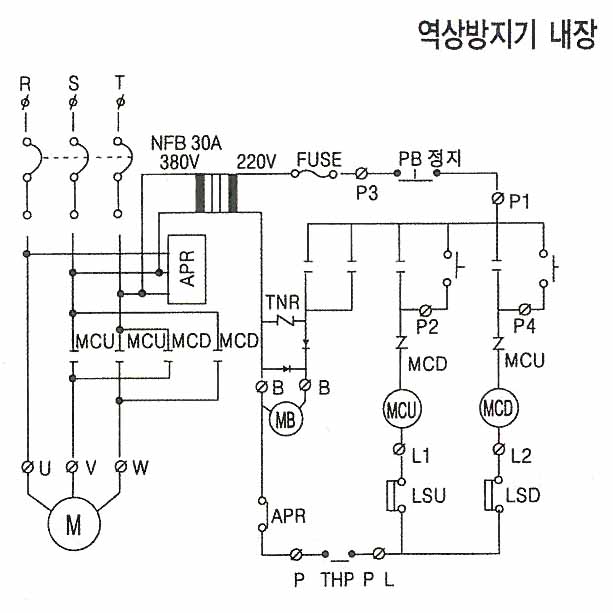

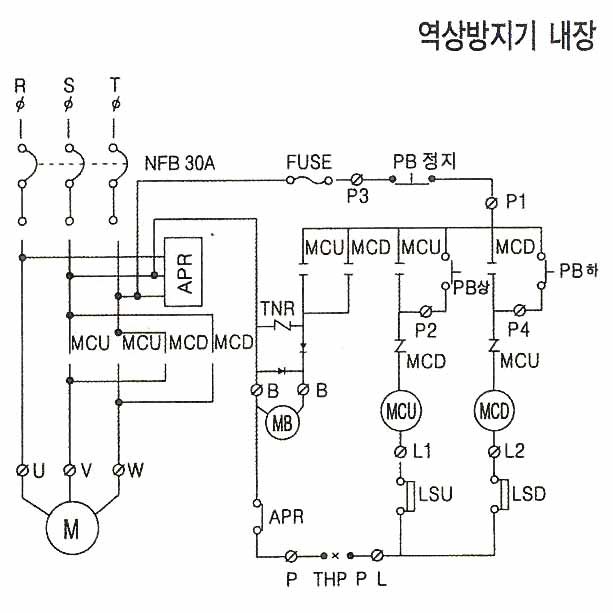

개폐기 회로도
1ø220V (GS-150, 250, 300, 400, 500, 600)
3ø220V
(GS-250 ~ 1200)
3ø380V
(GS-250, 300, 40, 500, 600, 800, 1000, 120)
