시공예

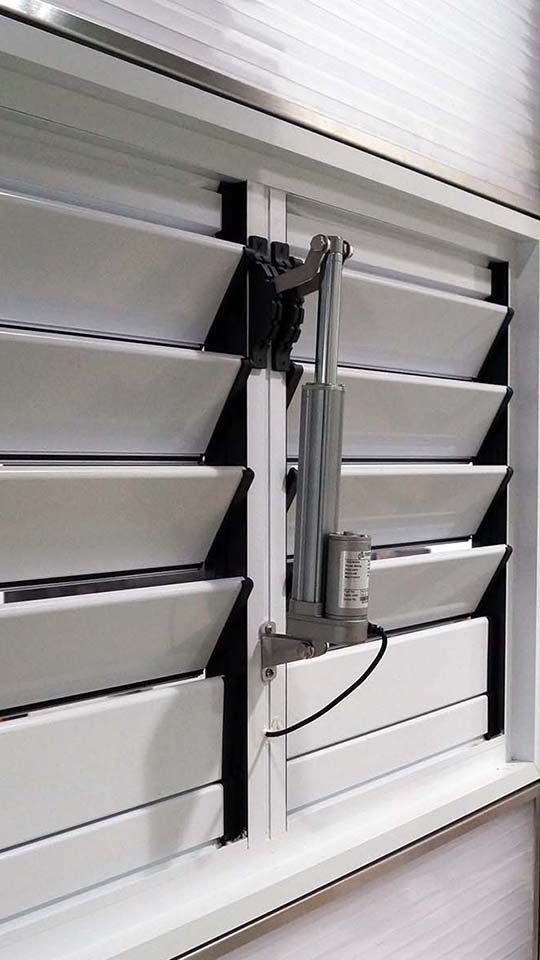

흰색

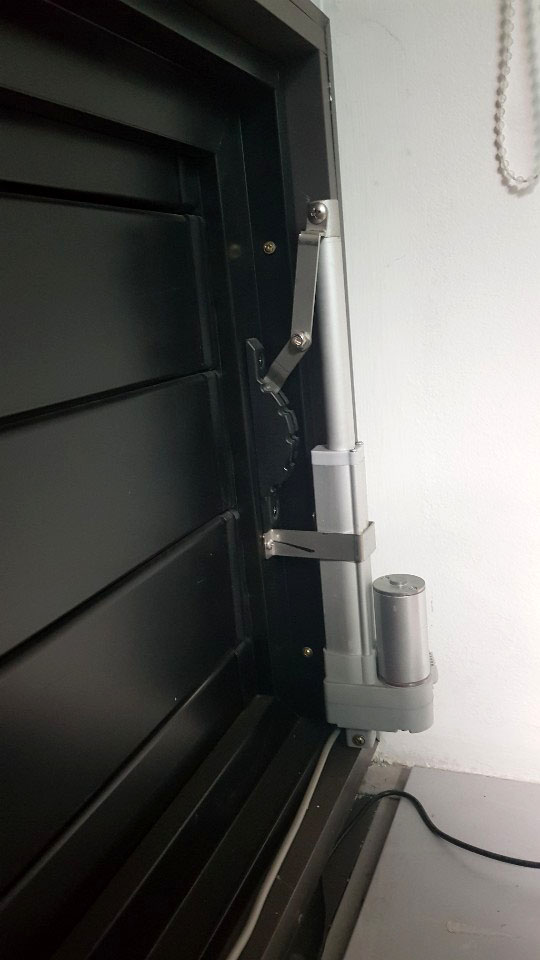

검은색
내풍압성 성능
| 시험등급 | 360 등급 (최대시험압력 : 3 600 Pa) | ||||
|---|---|---|---|---|---|
| 비고 | 압력을 유지하기 위해 시료에 실리콘 마감 후 시험을 진행함 | ||||
| 프레임재질 | 알루미늄 | 온도 | (24.9 ± 1) ℃ | 습도 | (67.1 ± 5) % R.H. |
| 압력 [Pa] | 800 | 1200 | 1600 | 2000 | 2400 | 2800 | 3600 | ||
|---|---|---|---|---|---|---|---|---|---|

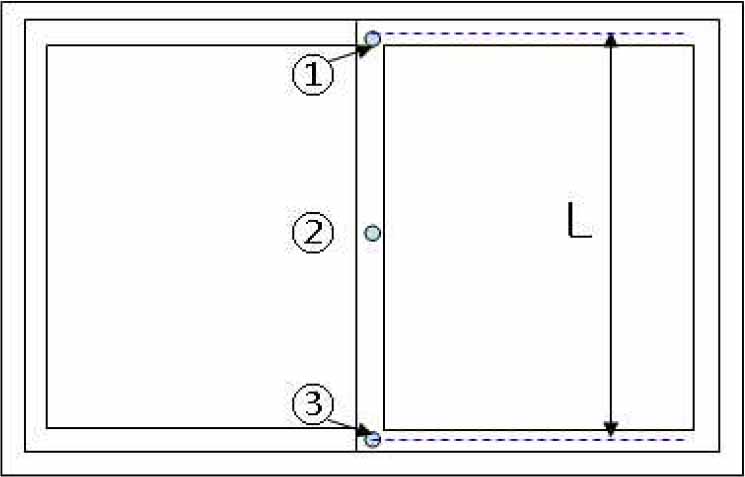

| 변위 측정 위치 [㎜] |
 |
상 | 0.90 | 1.54 | 2.27 | 3.04 | 3.86 | 4.69 | 692 |
| 중 | 1.79 | 2.80 | 3.95 | 5.08 | 6.23 | 7.41 | 10.27 | ||
| 하 | 1.07 | 1.76 | 2.51 | 323 | 3.99 | 4.75 | 6.46 | ||
| 구분 | 단위 | 800 | 1200 | 1600 | 2000 | 2400 | 2800 | 3600 |
|---|---|---|---|---|---|---|---|---|
| 변위량 | ㎜ | 1.79 | 2.80 | 3.95 | 5.08 | 6.23 | 7.41 | 10.27 |
| 변형량 | ㎜ | 0.80 | 1.16 | 1.57 | 1.95 | 2.31 | 2.69 | 3.58 |
| 변위율 | - | 0001 2 | 0.001 9 | 0.002 7 | 0.003 4 | 0.004 2 | 0.005 0 | 0.006 9 |
| 변형율 | - | 0.000 7 | 0.001 1 | 0.001 4 | 0.001 8 | 0.002 1 | 0.002 5 | 0.003 3 |
| ※ 반복시험 (360 등급) | 이상없음 | |||||||
| ※ 안정성시험 (360 등급) | 이상없음 | |||||||

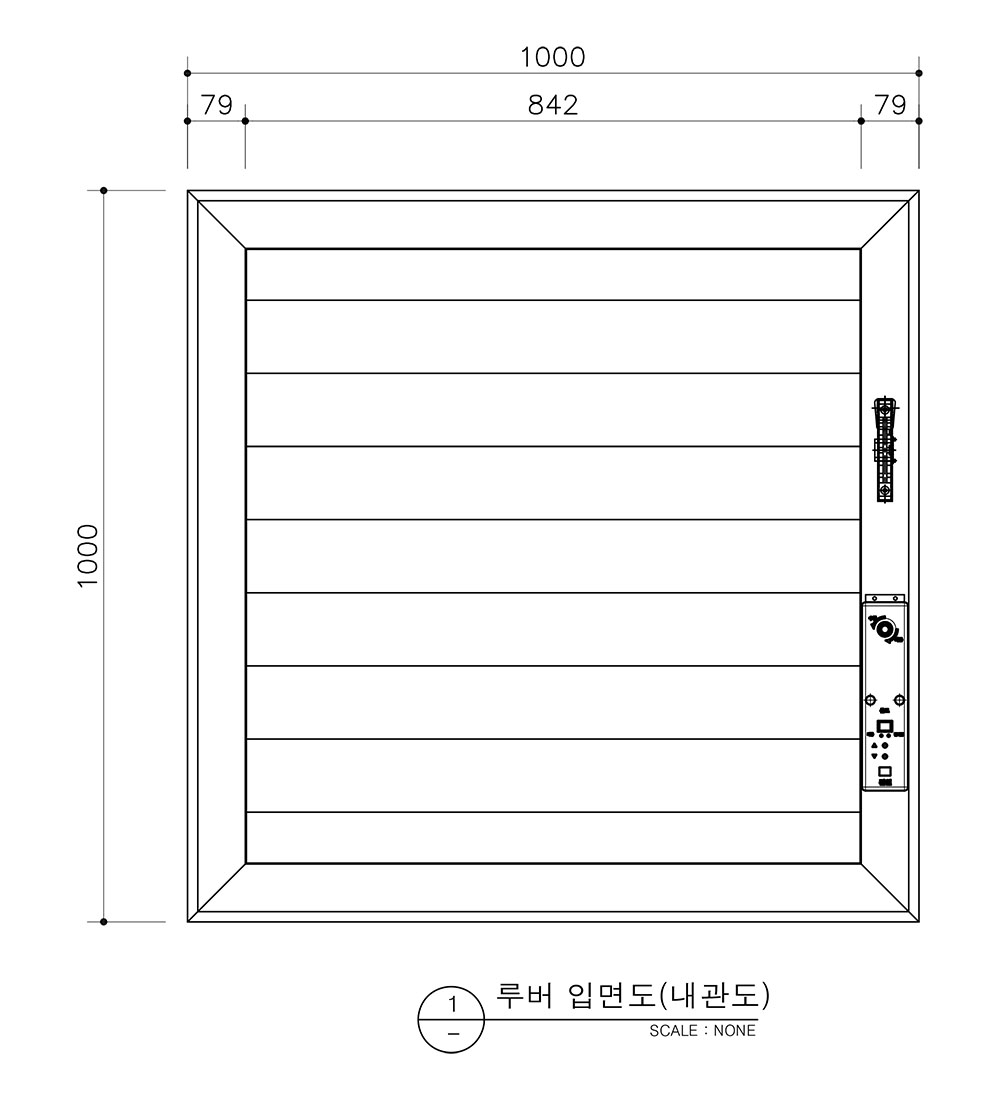

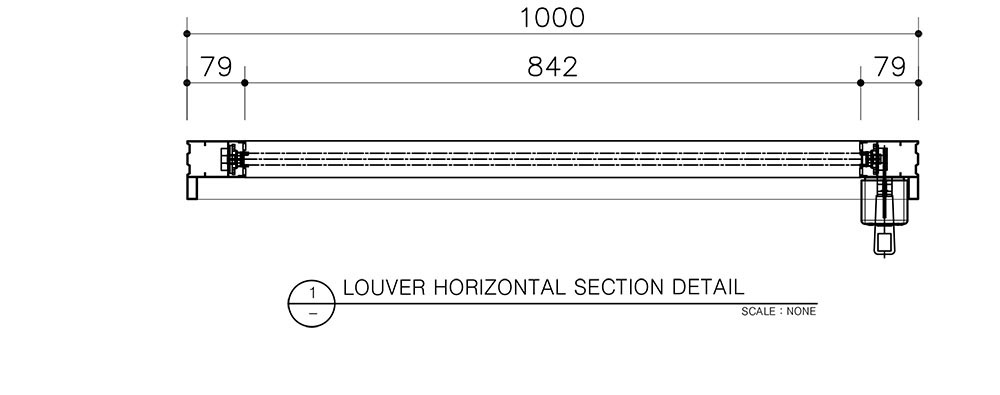

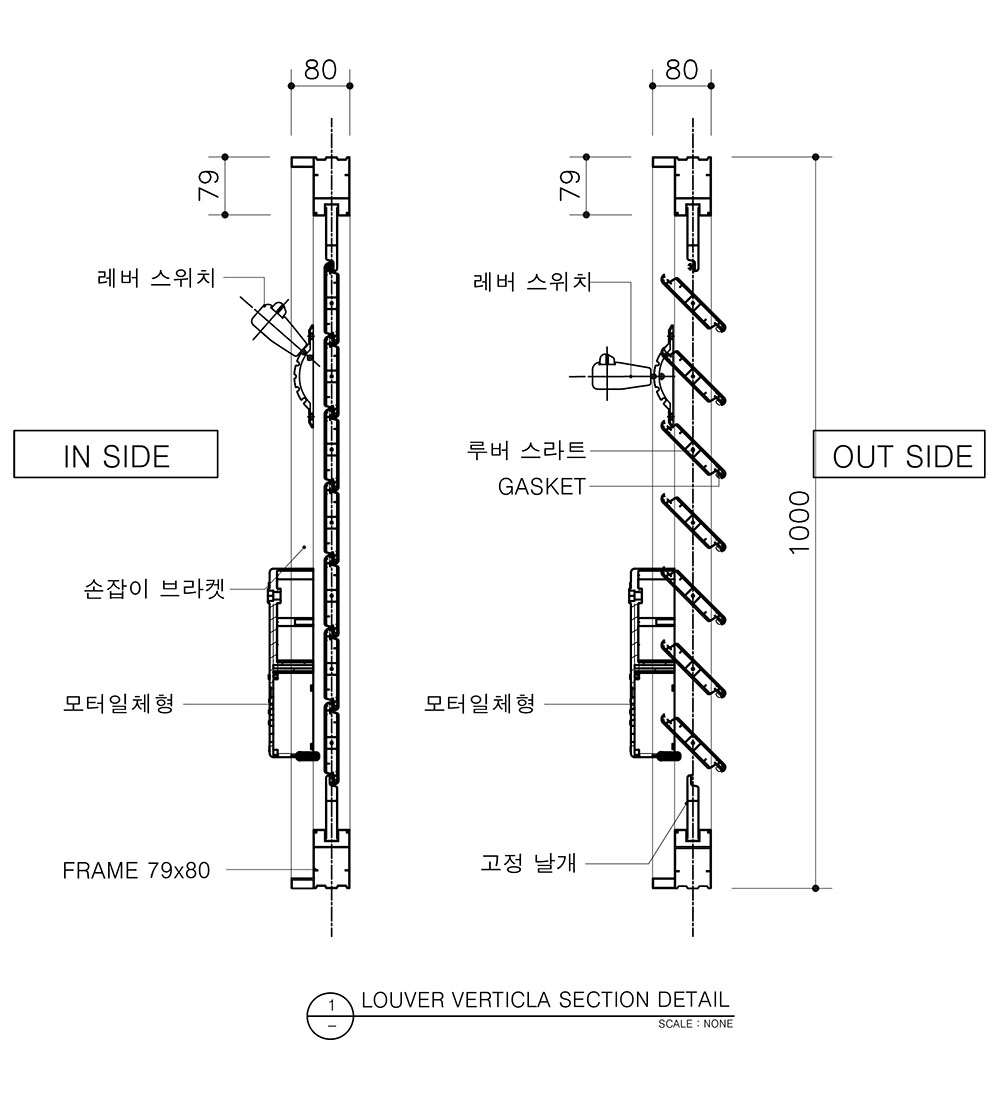

도면
