배연창 개폐기
배연창은 화재시 발생되는 연기 및 유독가스를 자연 배출시키는 배연 설비로서 건축법 시행령 제94조 설비기준 등에 관한 규칙 제14조 기준에 준하여야 하며 화재 발생시 열 및 연감지기에 의하여 자동 및 수동으로 개방 되어야 한다.
배연창 구성요소
| 구분 | 기능 |
|---|---|
| 연(열)감지기 | 화재를 감지하여 방재실내의 종합방재 수신기에 화재신호 전송 |
| 종합방재 수신기 | 연(열)감지기로부터 감지된 화재신호에 의하여 배연창 수신반에 화재신호 전달 |
| 연동제어장치 | R형 수신기에 한함 |
| 개폐기 | 배연창을 개폐시키는 동력 발생장치 |
| 수동조작 S/W | 배연창 임의 개폐시 사용 |
| 배연창 수신반 | AC 220V를 기본전원으로 DC24V로 운용되며 종합방재 수신기로부터 화재신호를 받아 각 해당층에 개폐기를 기동함 |
| 예비전원 | 정상전압과 별도로 정전시 개폐 가능한 예비전원용 축전지를 포함하는 충전장치 |
사진

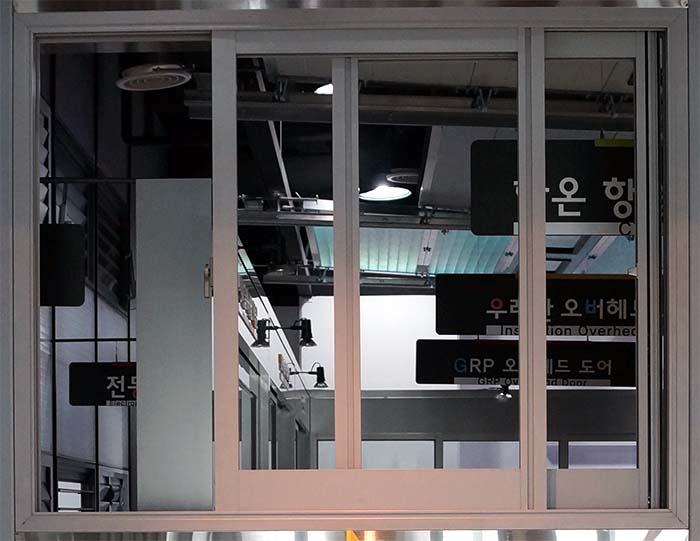

슬라이딩형

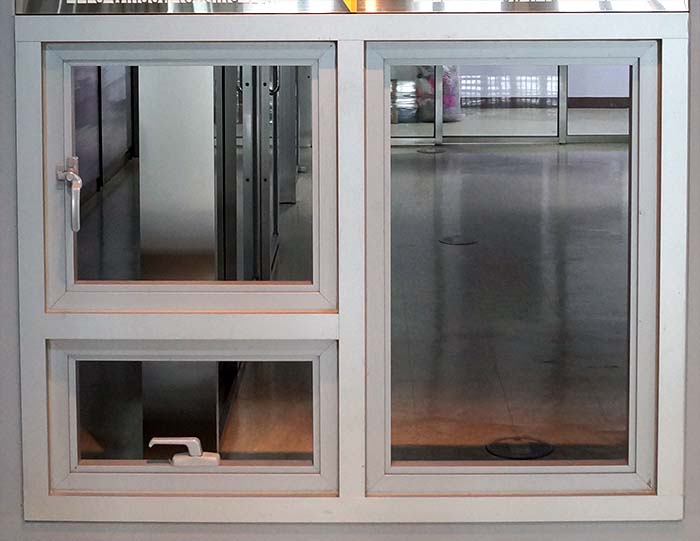

프로젝트형

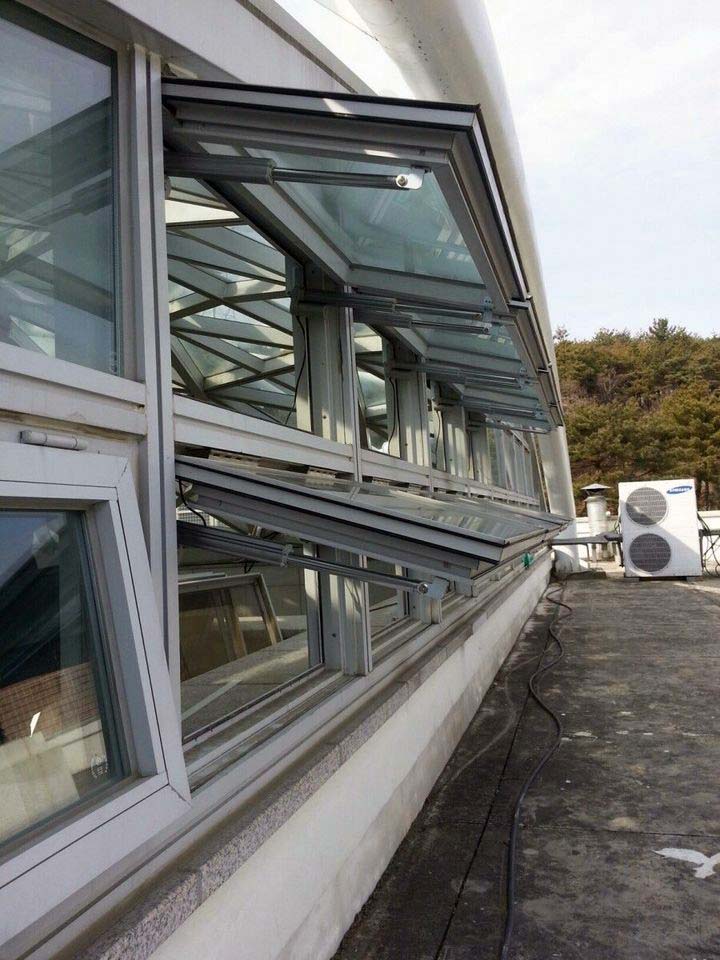

송추CC배연창 시공사진
