노출형 CSI-S321

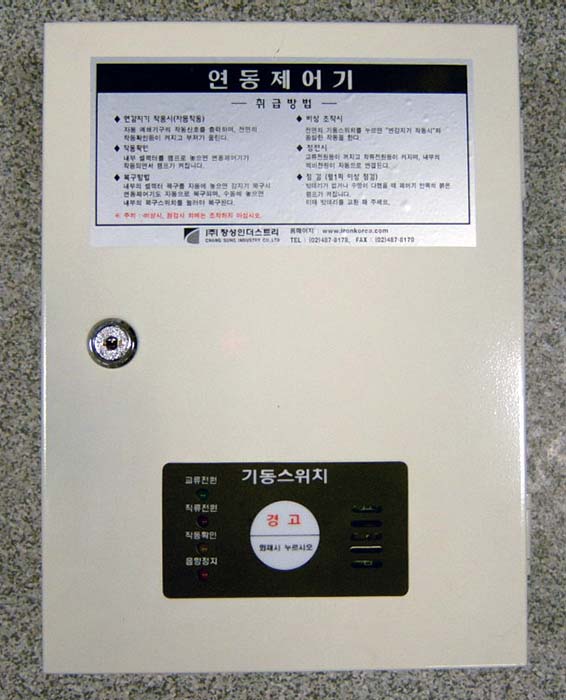

노출형 전면

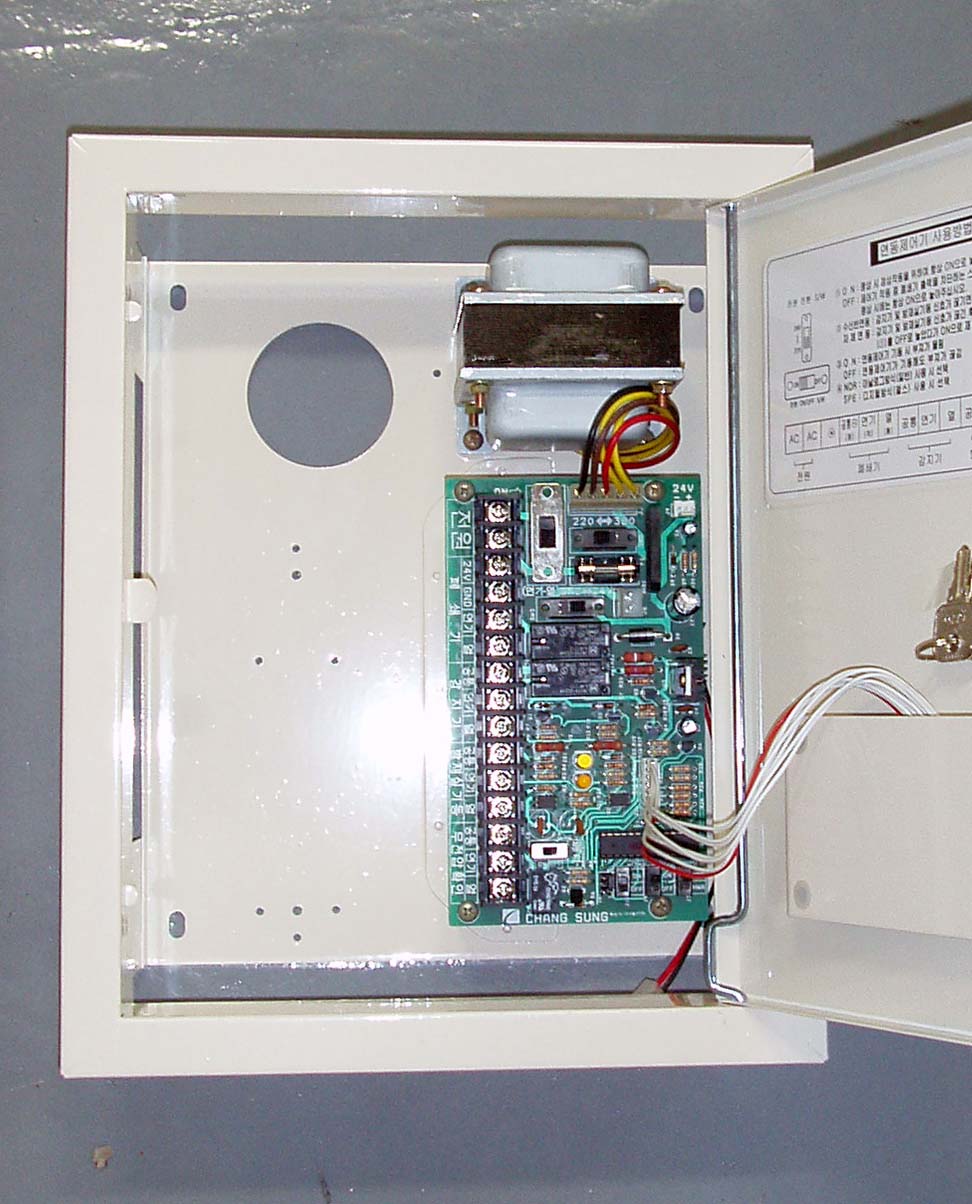

노출형 내부

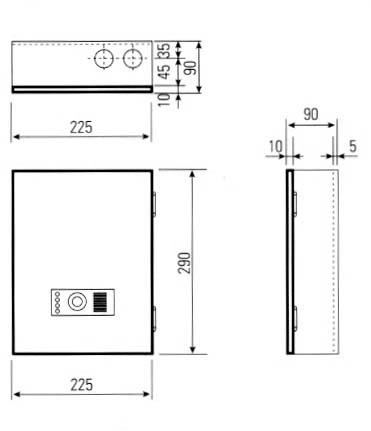

노출형 도면
매립형 CSI-S311

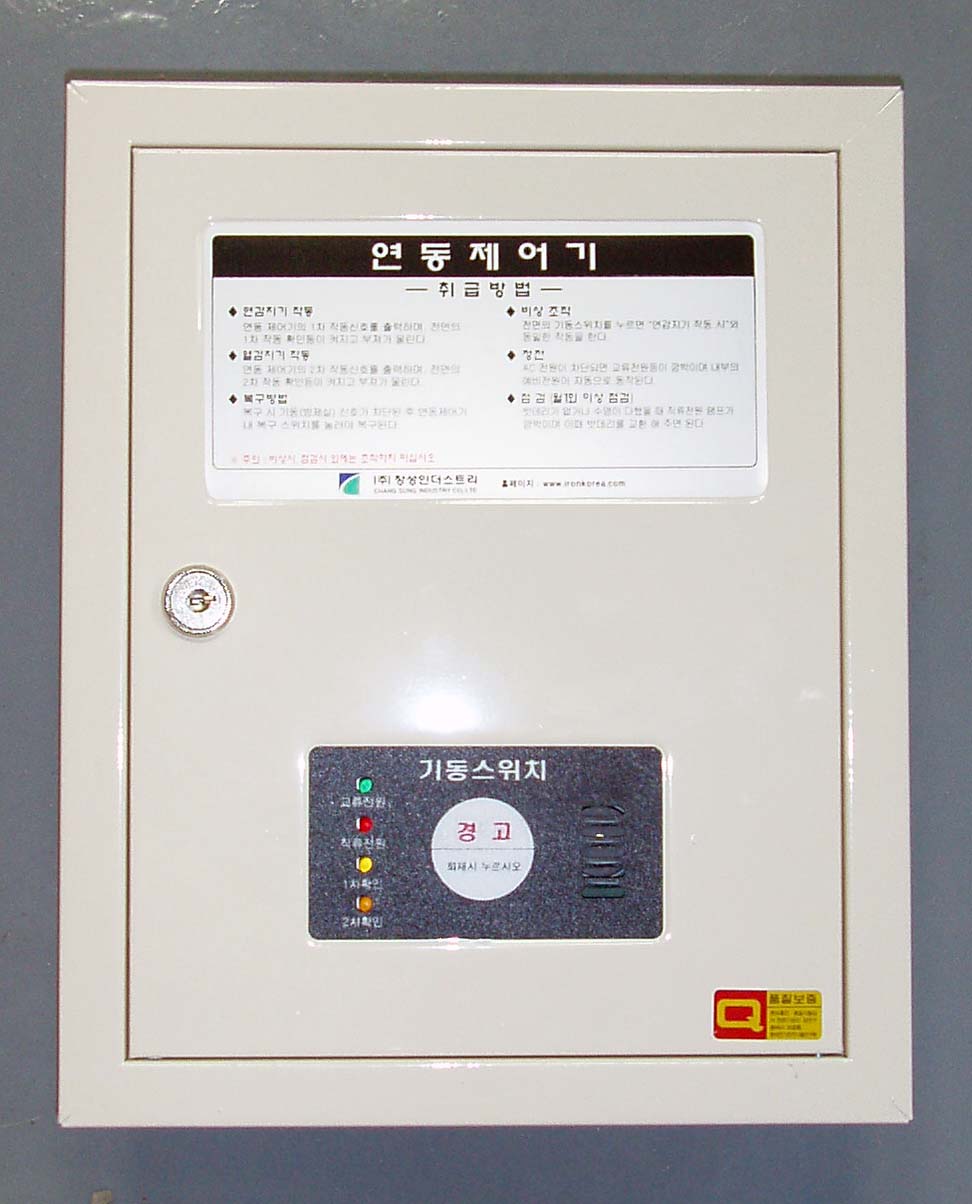

매립형 전면

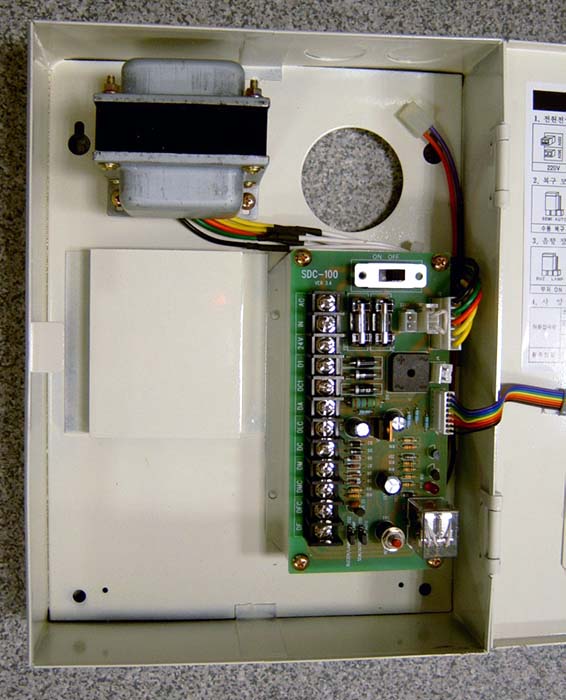

매립형 내부

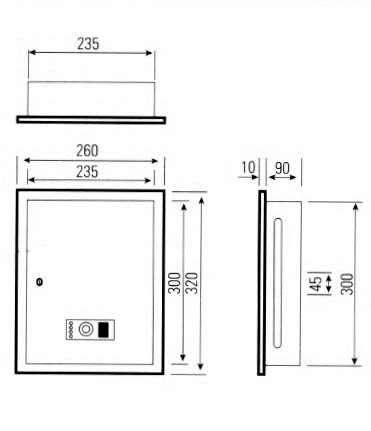

매립형 도면
국토해양부고시 제2009-863호에 의한 연동제어기 기준
- 연감지기나 열감지기에서 신호를 받을 경우 자동폐쇄장치에 기동지시를 부여하는 기기
- 화재에 의한 연기나 열로 인해 기능에 지장을 줄 우려가 없어야 합니다.
- 유지관리가 용이하고 수시로 점검할 수 있는 장치가 부착되어야 합니다.
| 형식 | CSI-S321 CSI-S311 |
|---|---|
| 입력전압 (Input Voltage) | 단상 A/C 220V ~ 380V 50/60Hz |
| 허용전압변동 (Voltage) | 입력,출력 전압 ±10% 이내 |
| 출력전압 (Output Voltage) | D/C 24V ~ 26.5V (2AH) |
| 소비전력 (Consumption Voltage) | 경계시 : 1VA , 작동시 : 52VA |
| 경계시간 (Time) | 정전 후 60분 경계 |
| 충전방식 | 자동 트리클 충전 제어방식 |
| 예비전원 | 원통밀폐형 Ni-cd, DC24V, 600mA |
| 접속부하 | 접속 최대부하 : 2AH, 이보 접점용량 : DC 30V, 5A |
| 복합 사용방식 | 열, 연기 |
| 건전지 체크기능 | OK |
| 방재실 기동 무극성 | 18~30V |
| 주변온도 | -10℃ ~ +40℃ |
