자동미닫이의 적용
자동미닫이는 부드럽고 안전하며 높은 내구성과 공간 활용성으로 소비자의 다양한 욕구를 충족시킬 수 있습니다.
강화유리
학교교실
장애인화장실
병원입원실
사회복지시설
컴퓨터실습실
사무실
알루미늄문
나무문
- 철재문 : 병원, 실버시설, 학교, 사무실, 화장실
- 강화유리문 : 상가, 은행, 음식점, 관공서, 사회복지시설
- 목재문 : APT 중문, 방문, 드레스 룸
- 알루미늄문 : 상가, 학교, 관공서
자동미닫이의 종류
H1
H2
H3
H4
H5
H6
H7

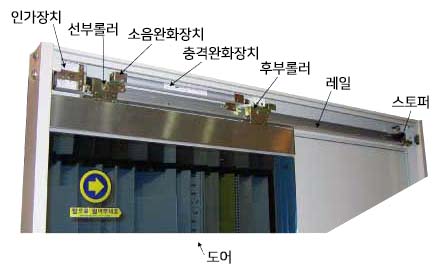

슬라이딩 구동부 구조 및 작동원리
- 반자동 슬라이딩 미닫이 도어는 행거슬라이딩 방식으로 하부레일 방식에서 도어 하중에 의해 발생되는 마찰력을 제거하여 아주 작은 힘으로 문을 열 수 있음
- 문은 인가장치에 의해 당겨져 자동으로 닫힘
- 문이 닫힐 때 인가장치에 의하여 발생된 탄성가속도를 제동장치인 에어실린더 장치에 의하여 부드럽고 유연하게 일정한 속도로 제어하여 안전하고 조용하게 닫힘. (문틈에 손가락이 끼어도 제동장치인 에어실린더의 충격완화 장치에 의하여 안전하며, 문이 열리는 속도는 에어실린더 볼 밸브에 의하여 간단하게 조절할 수 있음)

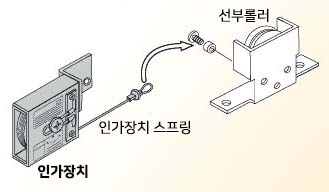

인가장치
레일 앞쪽에 설치한 후 도어에 부착된 선부의 롤러와 연결하여 문이 자동으로 닫히도록 탄성을 주는 장치
충격완화장치 (탄력제어 완충 실린더장치)
레일에 설치하여 문이 당겨져 자동으로 닫힐 때 충격을 완화시켜주는 장치

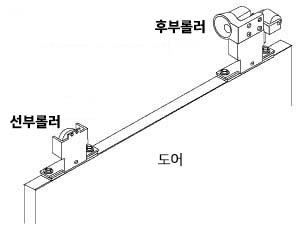

선부와 후부롤러 (개폐롤러 이송장치)
도어 상부에 설치 고정되어 문이 열리고 닫힐 때, 레일 위에서 구름운동을 하여 문이 부드럽게 열리고 닫힐 수 있도록 함. 특수 우레탄수지를 사용하여 구름운동 시 레일과의 저항을 최소화하여 소음이 거의 발생되지 않도록 제작가공된 장치임

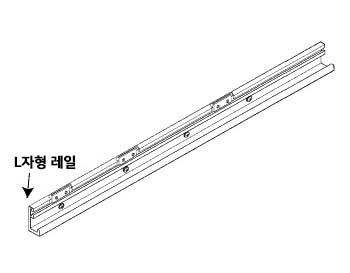

구름운동 안내레일
"L"자형 레일로 무게중심을 90도로 변화시켜 큰 힘을 지탱할 수 있으며, 평행으로 설치하므로 시공이 간편함
스토퍼
원할 때 도어를 개방시켜 고정할 수 있도록 함
슬라이딩 구동부 구동방식
반자동 슬라이딩 도어의 본고장 일본에서 가장 많이 사용되는 타입. 부드럽고 안전하며 높은 내구성과 공간활용부분이 매우 우수함.
슬라이딩 구동부 특징
- 강제 폐쇄시의 안정성
- 350만회의 내구성
- 내부구조가 간단하면서 의장성 탁월함
슬라이딩 구동부 종류
| 구분 | 모델명 | 특징 | 적용범위 |
|---|---|---|---|
| 기본형 | M5-55-4C | 가장 일반적으로 적용되는 구동부 | 도어폭 : 850~1350mm까지 도어중량 : 70kg 미만 |
| 중량형 | M5-600-4 | 중량이 큰 도어에 적용 | 도어폭 : 900~1500mm까지 도어중량 : 100kg 미만 |
| 소폭형 | M3 | 강화도어 전용으로 적용 | 도어폭 : 750~950mm까지 도어중량 : 70kg 미만 |
| 이중 슬라이딩형 | M5-600-4D | 기본형과 중량형으로 구분 | 유효개구부 : 860~1960mm까지 |
| 광폭중량형 | M5-55-4W | 광폭도어에 적용 | 도어폭 : 900~2400mm까지 도어중량 : 120kg 미만 |
